A Cartografia do Infinito

Na fronteira da física teórica, onde a intuição humana falha, precisamos de novos mapas. Desenvolvidos na década de 1960 por Roger Penrose e Brandon Carter, os diagramas de Penrose-Carter são a ferramenta matemática definitiva da Relatividade Geral para "domesticar" o infinito. Eles permitem visualizar toda a história causal de um universo — do Big Bang à morte térmica — em uma única folha de papel finita.

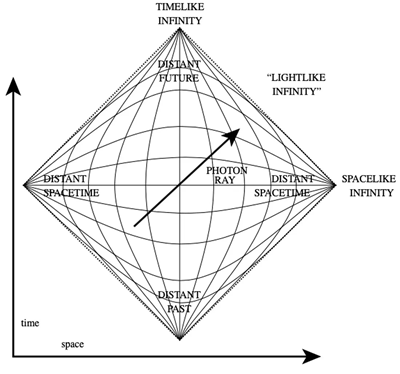

O grande trunfo de Penrose foi perceber que, na estrutura causal do universo, os ângulos importam mais que as distâncias. Ele utilizou uma técnica chamada transformação conforme para "puxar" o infinito para perto sem distorcer os cones de luz.

Nesse mapa, as bordas do losango não são paredes, mas sim o próprio infinito, definidos tecnicamente como "Scri" (do inglês Script I):

• I? (Scri-Plus): O Infinito Futuro Nulo. É o cemitério de todos os fótons; o destino final de toda radiação que não cai em um buraco negro.
• I? (Scri-Minus): O Infinito Passado Nulo. De onde vêm os raios de luz primordiais do Big Bang.
• i° (Infinito Espacial): O ponto inalcançável para onde iríamos se viajássemos instantaneamente para a direita no gráfico, para sempre.

Como Ler um Diagrama de Penrose na Prática

Apesar da aparência abstrata, um diagrama de Penrose segue regras visuais rígidas. Aprender a ler essas regras transforma o gráfico em uma ferramenta de navegação conceitual do espaço-tempo.

• Linhas a 45°: representam trajetórias de luz (geodésicas nulas). Nenhum objeto físico pode ultrapassar essa inclinação.
• Linhas mais verticais: representam partículas massivas — sempre dentro do cone de luz.
• Linhas horizontais: representam regiões tipo-espaço, sem relação causal direta.
• Curvas que terminam na borda: indicam infinito conforme compactificado.

Exercício Rápido: Trace mentalmente uma linha vertical dentro do losango. Ela representa um observador parado no espaço, apenas envelhecendo rumo ao futuro (topo). Agora trace uma a 45°: é um fóton fugindo dele.

Singularidades: O Fim do Tempo, não do Espaço

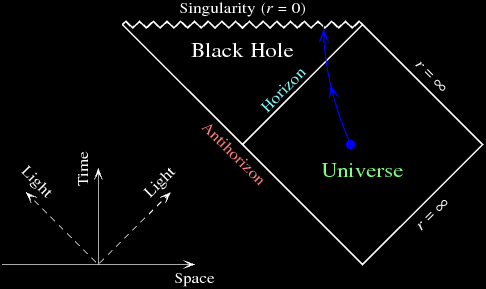

A verdadeira potência desses diagramas surge quando analisamos o colapso gravitacional. O diagrama de Penrose para um buraco negro de Schwarzschild (estático) revela uma verdade que as coordenadas comuns escondem: a natureza da Singularidade.

Muitos imaginam a singularidade como um "ponto" no centro de uma esfera. Mas o diagrama (veja a linha serrilhada na imagem ao lado) mostra que ela está na horizontal. Na relatividade geral, isso significa que ela ocupa o "lugar" do tempo futuro. Uma vez que você cruza o Horizonte de Eventos, as coordenadas de espaço (r) e tempo (t) trocam de papel.

Isso explica geometricamente a inevitabilidade da morte dentro de um buraco negro. Mover-se em direção à singularidade torna-se tão obrigatório quanto mover-se em direção ao "amanhã". Chamamos isso de Singularidade Tipo-Espaço (Spacelike): ela marca o fim definitivo da linha de universo de qualquer observador. O tempo, literalmente, cessa de existir ali.

A Torre Infinita: Universos Paralelos e Buracos Brancos

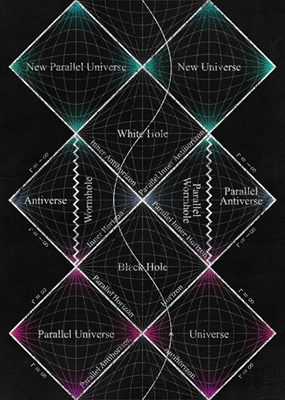

As coisas ficam realmente estranhas — e o diagrama se torna complexo — quando adicionamos realismo ao modelo: rotação (Solução de Kerr) ou carga elétrica (Solução de Reissner-Nordström). A estrutura causal muda drasticamente, criando o que chamamos de "extensão analítica máxima".

Neste cenário de alta energia (imagem acima), a força centrífuga da rotação combate a gravidade, alterando a natureza do núcleo. A singularidade deixa de ser uma barreira horizontal e torna-se vertical. Ela se transforma em uma Singularidade Tipo-Tempo (Timelike). Isso tem uma implicação teórica chocante: é possível evitá-la.

O diagrama não termina nela. Em vez disso, ele abre passagens para novas regiões do espaço-tempo. Se um astronauta conseguisse navegar pelas marés gravitacionais sem ser estraçalhado, ele poderia passar pelo "Horizonte Interno" e sair em outra região. O diagrama sugere a existência de:

• Buracos Brancos: O reverso temporal de um buraco negro, expelindo matéria e luz em outro universo, proibindo a entrada.
• Universos Paralelos: Regiões assintoticamente planas desconectadas do nosso próprio universo original.
• Antiuniversos (r < 0): Regiões onde o raio é negativo, uma peculiaridade matemática onde a gravidade poderia atuar como repulsão.

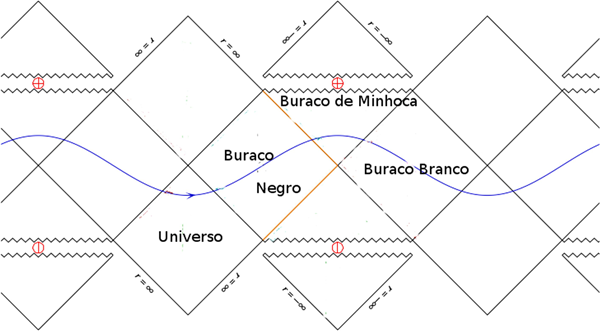

Essa estrutura se repete infinitamente para cima e para baixo no diagrama, criando uma cadeia eterna de universos conectados por "buracos de minhoca" (Ponte de Einstein-Rosen).

A Parede de Fogo: Por que não podemos atravessar?

Se a matemática permite a viagem para outros universos, por que a maioria dos físicos duvida disso? A resposta está na linha interna marcada no gráfico: o Horizonte de Cauchy.

O diagrama de Penrose ideal assume um universo vazio. Mas no universo real, cheio de radiação, ocorre um fenômeno chamado Inflação de Massa (Mass Inflation). Ao se aproximar do horizonte interno (a passagem), um observador veria toda a luz do universo externo caindo atrás dele em uma fração de segundo acelerada.

Devido à dilatação temporal extrema, essa luz sofreria um blueshift (desvio para o azul) infinito. Essa energia infinita se acumularia no horizonte, criando uma parede de fogo chamada "Blue Sheet". Essa barreira de energia vaporizaria qualquer viajante e fecharia o portal instantaneamente antes que ele pudesse ser atravessado.

Conclusão: Limitações e Gravidade Quântica

Embora poderosos, é importante lembrar as limitações desses mapas. Eles não preservam distâncias reais e podem ocultar instabilidades físicas do universo turbulento real.

Esses diagramas revelam regiões onde a Relatividade Geral prevê singularidades — limites onde a teoria clássica falha. Nessas fronteiras, esperamos a atuação de teorias de gravidade quântica, como Loop Quantum Gravity e Teoria das Cordas. Ao transformar o infinito em geometria visível, os diagramas de Penrose funcionam como mapas de fronteira entre a física conhecida e a física que ainda estamos construindo.
